Pompy ciepła typu ciecz – woda

   Pompy tej serii wykorzystują jako dolne źródło energii ciepło z gruntu (kolektor horyzontalny), gruntowe odwierty głębinowe (kolektor pionowy) lub zbiornik wodny (np.jezioro). Czynnikiem roboczym jest np. 30% roztwór spirytusu przemysłowego i wody.

Grunt jest bardzo stabilnym i najczęściej stosowanym w pompach ciepła dolnym źródłem energii. Przy zastosowaniu tego rozwiązania niezbędne jest posiadanie działki o odpowiedniej powierzchni w celu ułożenia rur kolektora. Moc pompy i rodzaj gruntu decydują o wielkości kolektora horyzontalnego. Przykładowo grunty piaszczyste są gorszym źródłem energii niż grunty wilgotne o charakterze gliniastym.

Kolektor pionowy stosuje się jeżeli działka nie ma wystarczającej powierzchni do zastosowania kolektora horyzontalnego.

Innym doskonałym nośnikiem energii są zbiorniki wodne. Takie systemy charakteryzują się dużymi współczynnikami efektywności.

Dostępne są pompy o mocach od 4,5kW do 16kW

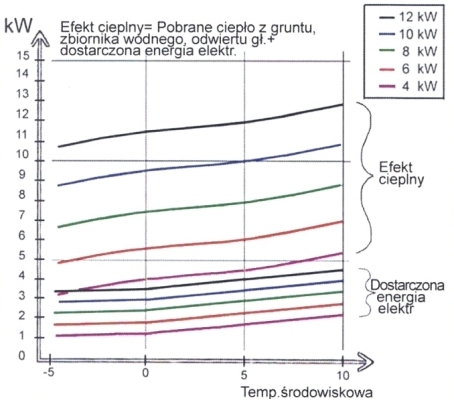

Krzywa efektu cieplnego:
