Zasilacze UPS

UPS - TRUE-ONLINE z podwójną konwersją - model UR90MS

UPS jest wyposażony w zdalny panel sterowniczo - diagnostyczny.

Zasilanie awaryjne - UPS

Nowoczesny system zasilania awaryjnego UPS.

Parametry i charakterystyka techniczna

  1. Kompatybilność elektromagnetyczna zgodnie z normą MIL-STD 461E – dla wojsk "AIR CRAFT" oznaczonych literą A, przy RS-103 do 18 GHz.
  2. UPS spełnia wymagania norm:
    PN-EN 62040-1:2009 i PN-EN 62040-2:2008
  3. Wykonanie zgodnie z wymaganiami mechaniczno-klimatyczne wg NO-06-A101:2005 i NO-06-A103:2005 dla grupy N.7-O-II-A z następującymi odstępstwami:
    - podwyższona temperatura otoczenia pracy +50°C, przechowywania +65°C,
    - obniżona temperatura otocznia pracy - 40°C, przechowywania -40°C,
    - zwiększona wilgotność: 95% przy +35°C.
  4. Użytkowanie z intensywnością 24 godziny na dobę.
  5. Wymagany czas przygotowania ( ogrzania ) urządzenia do normalnej pracy falownikowej wraz z podtrzymaniem bateryjnym od momentu pojawienia się (obecności) napięcia na wejściu stacji UPS : 0.5 - 1 godz.
  6. Start urządzenia do normalnej pracy falownikowej przy temperaturze: min. 0°C.
  7. Wyjściowa moc znamionowa 90 kVA (70 kVA moc znamionowa + 20kVA rezerwy).
  8. Wyjściowe napięcie znamionowe 3x230/400 V +/- 10%.
  9. Wyjściowa częstotliwość znamionowa 50 Hz +/- 5%.
  10. UPS przystosowany do pracy w układzie sieciowym TN-S.
  11. Czas pracy bateryjnej podłączonego do UPS urządzenia zawarty w granicach do ÷ 5 min.
  12. UPS wyposażony w tor obejściowy ręczny i automatyczny.
  13. Możliwość lokalnego i zdalnego wyłączenie awaryjnego.
  14. Znamionowy współczynnik mocy cosφ = 0,8.
  15. Stabilność napięcia i częstotliwości UPS przy nagłym odciążeniu i nagłym obciążeniu symetrycznym 100% mocy znamionowej.
  16. Stabilność napięcia i częstotliwości UPS przy niesymetrycznym obciążeniu faz ze współczynnikiem asymetrii prądu do 25% prądu znamionowego
  17. Wymiary stacji UPS ( dł. x szer. x wys.): 1750 x 1850 x 1300.
  18. Waga UPS wraz z akumulatorami : 2 650 kg.
  19. UPS wykonany w technologii True-Online z podwójną konwersją.
  20. UPS przystosowany do współpracy z siecią 400VAC-3Ph-50Hz, TN-S oraz zespołem dwóch zespołów prądotwórczych (wzajemnie rezerwowanych) przy zachowaniu:
    - dużej tolerancji napięcia wejściowego,
    - dużej tolerancji częstotliwości napięcia wejściowego,
    - trybem pracy z łagodnym obciążeniem źródła (soft start).
  21. UPS wyposażony w układ schładzający i podgrzewający,
  22. System sterowania i diagnostyki stacji z możliwością przekazywania do jednostki nadrzędnej następujących informacje z układu UPS:
    - praca normalna,
    - praca w trybie obejściowym,
    - praca na baterii akumulatorów,
    - praca w stanie zagrożenia (nie wymaga natychmiastowej interwencji),
    - stan alarmowy (natychmiastowa interwencja).

Sterowanie

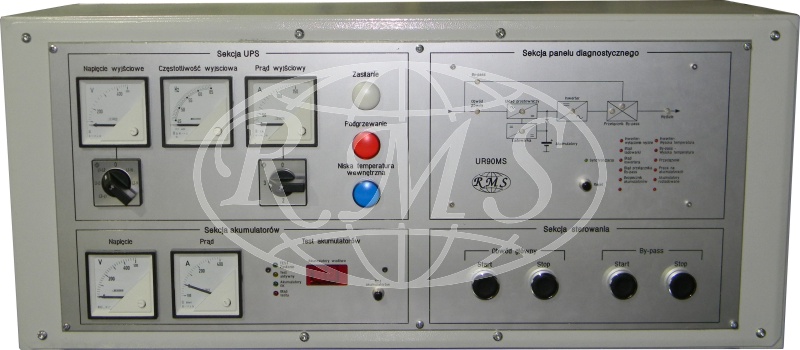

Panel kontrolny zasilacza UPS TRUE-ONLINE - model UR90MS

Panel kontrolny zasilacza UPS do sterowania monitorowania parametrów pracy urządzenia.

System Zasilania UPS

Nowoczesny system zasilania awaryjnego UPS.

Tryby pracy zasilacza UPS - TRUE-ONLINE - model UR90MS

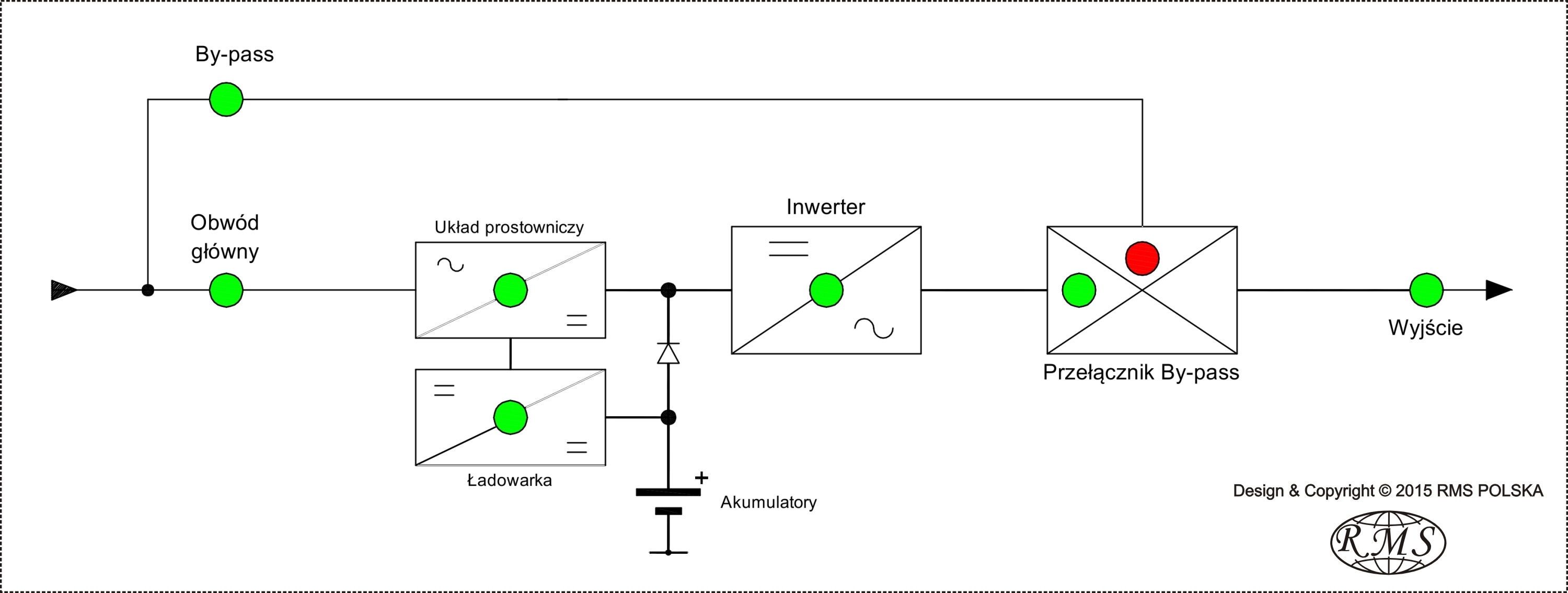

Zasilacz UPS w trybie pracy normalnej

Zasilacz UPS UR90MS - praca normalna

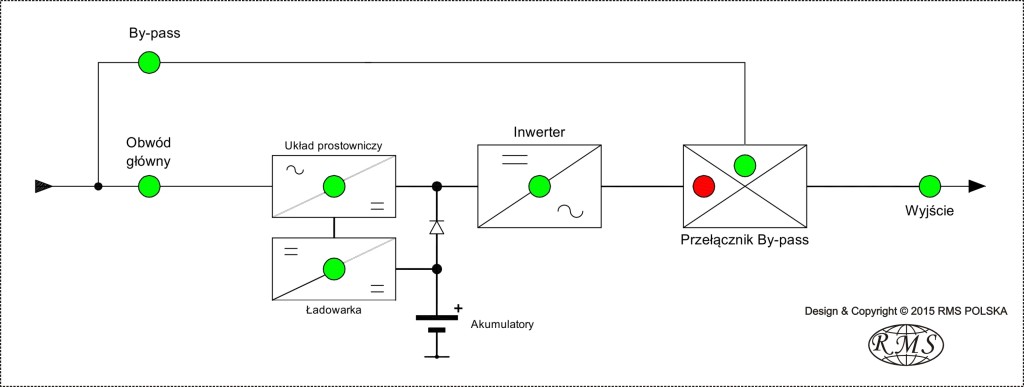

Zasilacz UPS w trybie pracy by-bass

Zasilacz UPS UR90MS - praca by-bass

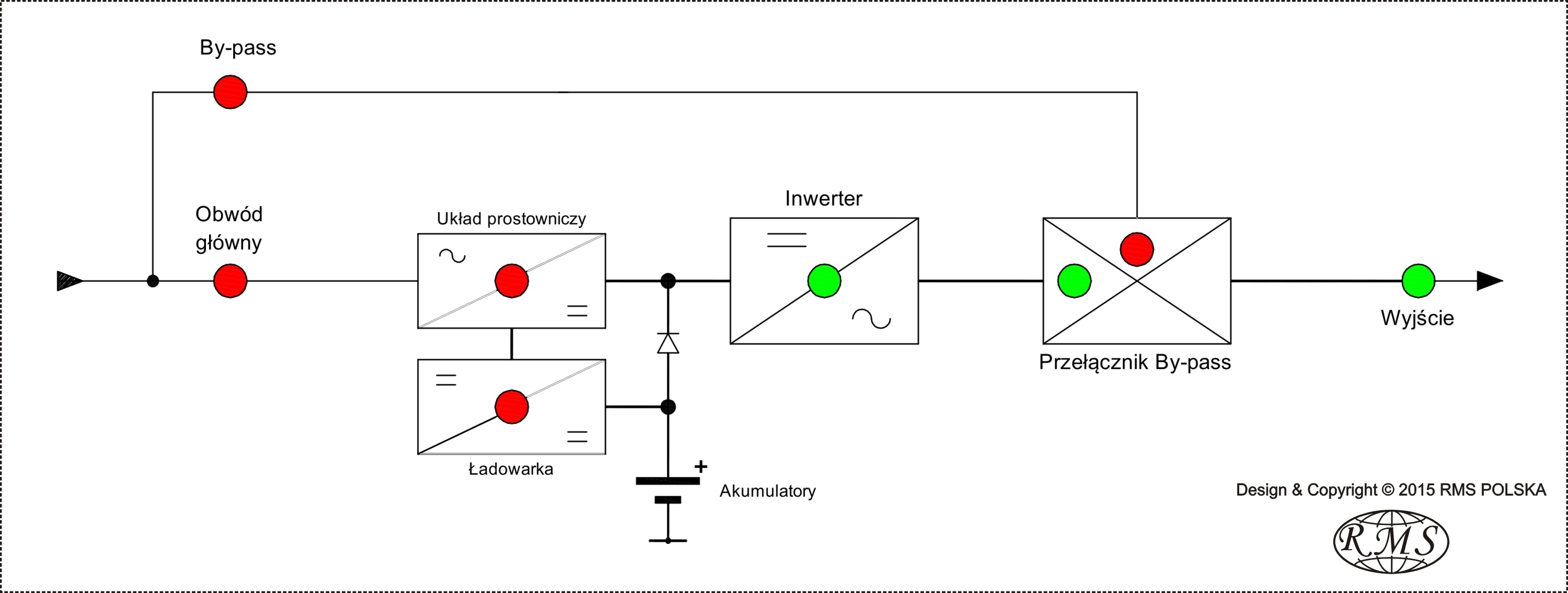

Zasilacz UPS w trybie pracy na akumulatorach

Zasilacz UPS UR90MS - praca na akumulatorach

Parametry techniczne zasilacza UPS UR90MS

Dane wejściowe
Napięcie wejściowe UPS 400 VAC 3-fazy +/-10% 50Hz +/-5%
-
Dane wyjściowe
Napięcie wyjściowe AC AC 400/230 VAC 3 fazy +/-5%
Moc wyjściowa 90 kVA (70 kVA + 20 kVA rezerwa)
Częstotliwość wyjściowa 50 Hz +/-5 %
Prąd wyjściowy Sinus
(maksymalne zniekształcenia 2% THD)
Całkowite zniekształcenia harmoniczne < 3 % THD
Sprawność przy obciążeniu znamionowym 90%
Współczynnik mocy 0,8
Stabilność statyczna +/- 1%
Stabilność dynamiczna 5ms od 0 do 100%
Autonomia 5 minut
Odporność na przeciążenia 120% dla 10 min. 150% dla 1 minuty
Zabezpieczenia Przeciążenie, przegrzanie, zwarcie
-
Akumulatory
Typ cel VRLA
Temperatura znamionowa 20 °C
Ochrona akumulatorów przed nadmiernym rozładowaniem Tak
Czas ponownego ładowania akumulatorów do 85% pojemności 80% w 10 godz.
Miejsce montażu Wewnątrz UPS
-
Urządzenia kontrolno - pomiarowe
Kontrola parametrów wyjściowych Woltomierz, amperomierz , miernik częstotliwości
Panel obsługowy, z funkcjami stanu Panel zdalny
Alarmy Awaria zasilania, przeciążenie, przegrzanie
Awaria kontroli wyjścia
Za wysokie lub za niskie napięcie
Przeciążenie
Zdalna sygnalizacja Styki bezpotencjałowe do wspólnego alarmu błędów
-
Dane ogólne
Głośność Mniej niż 55 dB A w odległości 1m
Zakres temperatury pracy -40 °C + 50°C
( włączenie po przygotowaniu do pracy ogrzaniu do temp. powyżej zera w czasie: 1.5 godz. )
Wilgotność 95% bez kondensacji
Gotowość do pracy ciągła 24/24 h
-
Konstrukcja
Chłodzenie / podgrzewanie Automatyczny system ogrzewania i schładzania
Dostęp serwisowy Front
Stopień ochrony IP IP 23
Kolor obudowy RAL 7035
Wymiary UPS (mm) 1750 dł. x 1850 szer. x 1300 wys.
Orientacyjna waga 2 650 kg
-
Podzespoły
Renomowanych producentów europejskich

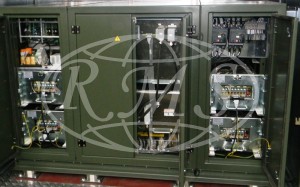

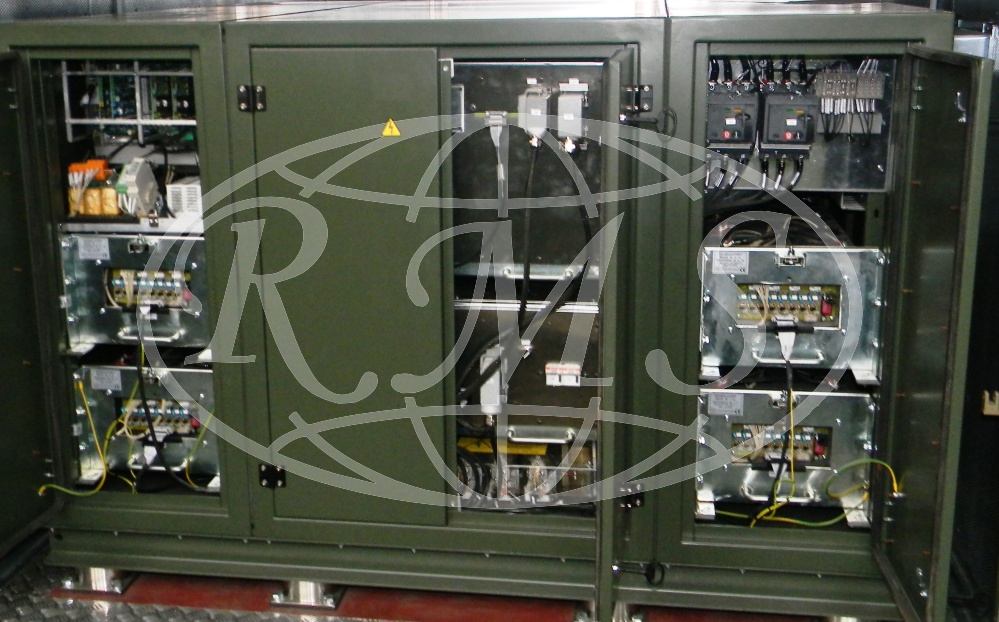

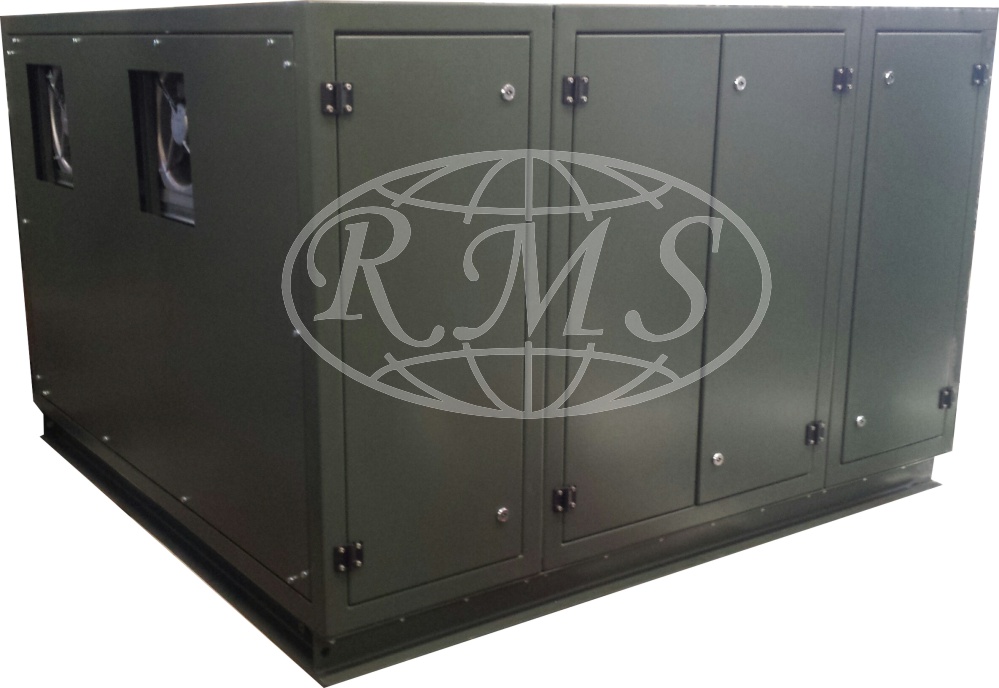

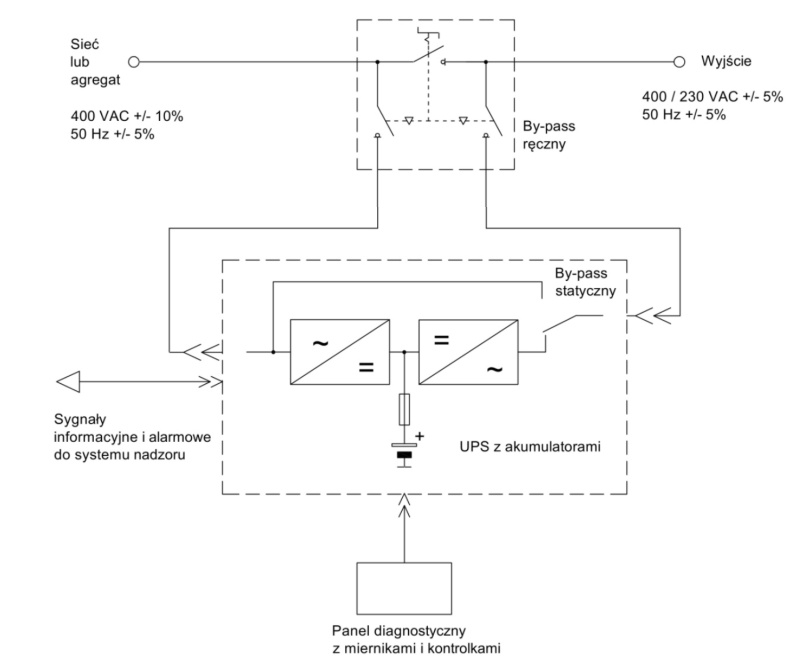

UPS składa się z trzech niezależnych segmentów połączonych ze sobą przewodami:

  • jednostka centralna UPS wraz z baterią akumulatorów,
  • By-pass ręczny w oddzielnej szafce z 3-segmentowym przełącznikiem w układzie 4-polowym,
  • panel diagnostyczny z miernikami, kontrolkami i pozostałymi elementami sterowniczymi.

Opis funkcjonowania UPS-a UR90MS

Układ prostowniczy wraz z ładowarką konwertuje prąd przemienny z sieci lub agregatu prądotwórczego na prąd stały, który wykorzystywany jest do ładowania baterii akumulatorów
oraz zasilania układu falownika UPS-a pod pełnym obciążeniem.
Przetwornik DC/DC dostosowuje stałe napięcie szyny między układem prostowniczym
a falownikiem do wartości napięcia baterii akumulatorów.
Ładowarka zapewnia ładowanie baterii akumulatorów i utrzymuje baterie w stanie pełnego naładowania.
Układ falownika odpowiada za przetwarzanie prądu stałego na prąd przemienny którym zasilane są odbiorniki.
Bateria akumulatorów jest źródłem energii dla falownika poprzez szynę DC w czasie przerw
w zasilaniu wejścia UPS-a z sieci lub agregatu prądotwórczego lub też w przypadku awarii układu prostowniczego.
Automatyczny By-pass wewnętrzny (przełącznik statyczny) umożliwia zasilanie odbiorników bezpośrednio z sieci zasilającej lub agregatu prądotwórczego z pominięciem elementów przetwarzających energię tj. układu prostowniczego i układu falownika bezpośrednio po podaniu napięcia na wejście UPS-a. Po upływie czasu niezbędnego do przygotowania UPS-a do pracy (konieczność podgrzewania) następuje automatyczne przejście na pracę falownikową z podtrzymaniem bateryjnym.
Ręczny By-pass zewnętrzny umożliwia zasilanie odbiorników bezpośrednio ze źródła zasilania z całkowitym pominięciem UPS-a. Zapewnia również warunki do bezpiecznego wykonania prac serwisowych przy jednostce centralnej UPS bez potrzeby odłączania przewodu zasilającego oraz odbiorników.
Zastosowanie na obwodach sterowniczych złącz typu gniazdo - wtyka zapewnia w razie potrzeby możliwość szybkiej wymiany głównych segmentów bez konieczności demontażu przewodów i kabli.
Czytelny i intuicyjny panel synoptyczno-sterowniczy zapewnia łatwą i prostą obsługę oraz informuje o stanach pracy poszczególnych podzespołów UPS-a.
Układy kontrolno–pomiarowe zapewniają pełną kontrole i monitoring stanu poszczególnych akumulatorów w zestawie baterii.
Budowa modułowa typu RACK umożliwia łatwy dostęp do głównych podzespołów od strony frontowej. Jest to bardzo ważne przy zabudowie UPS-a np. w kontenerze bez dostępu do ścianek bocznych.
